Una mirada de cerca a R2D2 [Boost]

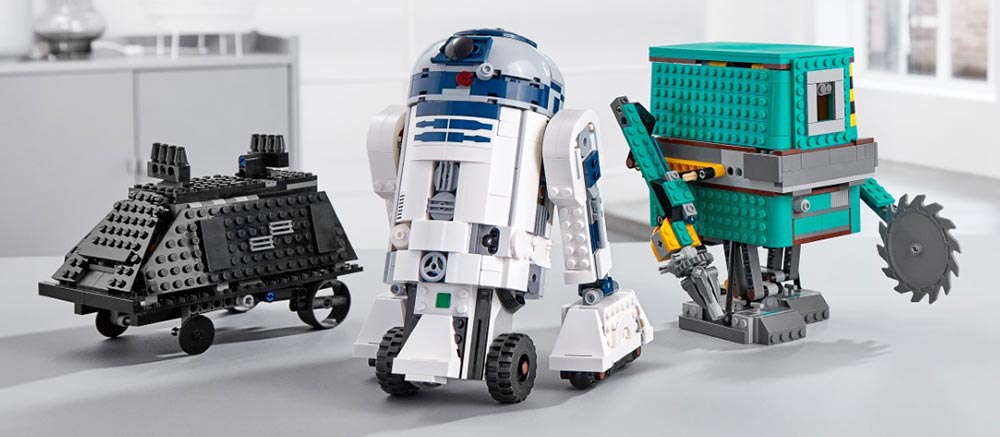

Después de primer entusiasmo general sobre el próximo set LEGO Star Wars Boost Droid Commander, es hora de mirar más de cerca a cada uno de los droides que están incluido en este set. El más icónico y memorable de todos es por supuesto R2D2. ¿Qué se puede aprender de las imágenes y el vídeo del que disponemos hasta la fecha?
La función más básica que debe cumplir R2D2 es moverse hacia delante y hacia atrás. Hay, por supuesto, diferentes maneras de conseguir esto y los diseñadores de LEGO probaron diferentes soluciones antes de decidir cual usar el el modelo final.

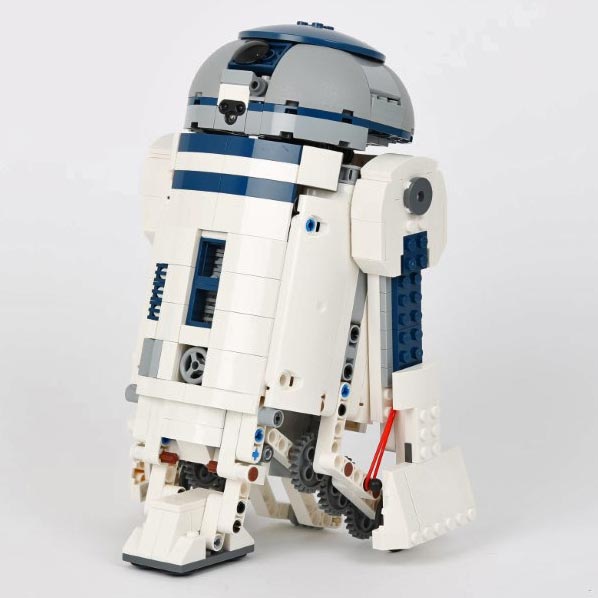

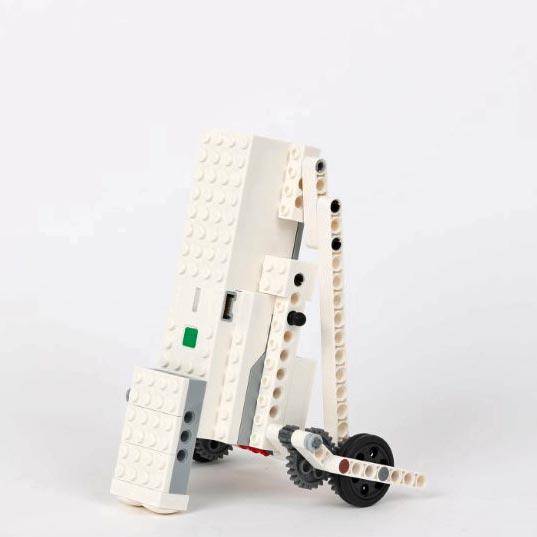

La primera opción es motorizar los "brazos" a cada lado del droide. El esqueleto parece muy básico, pero si se añade algo de decoración el resultado puede ser muy vistoso:

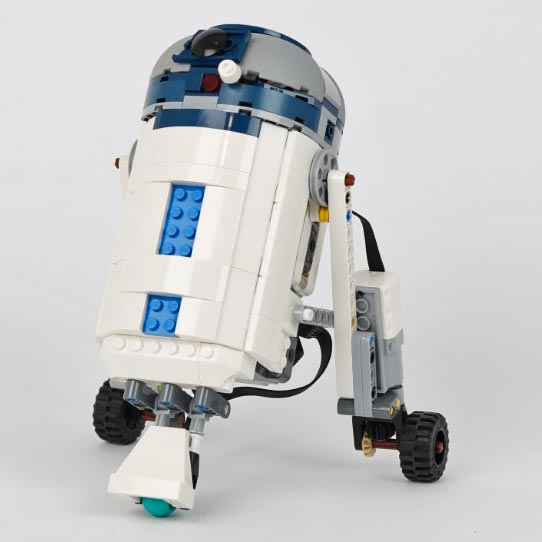

Sin embargo, los diseñadores buscaban más funcionalidad y probaron otra cosa:

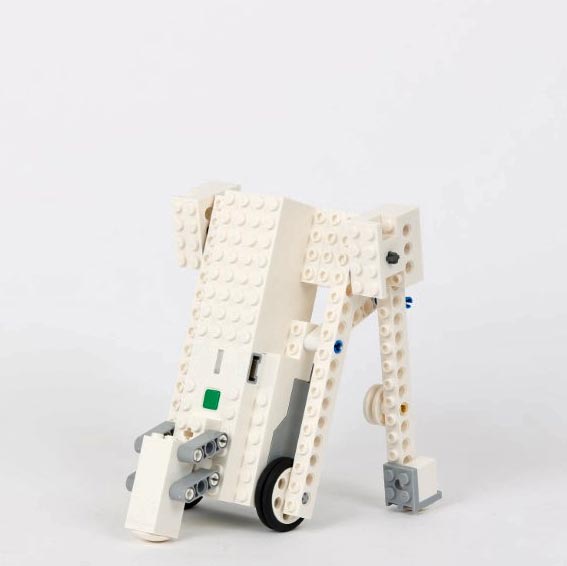

¿Por qué usar motores externos para motorizar R2D2? Pues, si colocas el hub boca abajo los motores integrados del hub quedan libres para poder mover los "brazos" de R2D2.
Ana segunda opción es conectar las ruedas directamente a los motores integrados a cada lado del hub. De nuevo, al añadir más bricks el resultado es un droide más realista.

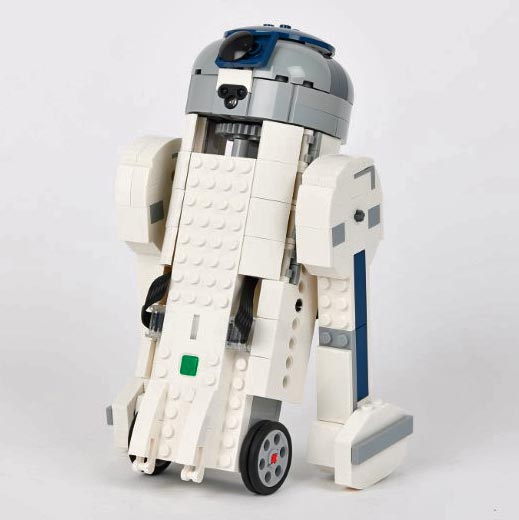

Un detalle interesante es el engranaje de 24 dientes que hay justo debajo del sensor de color y distancia que está colocado en la cabeza de R2D2. También se observan dos cables eléctricos que conectan con el hub, uno para el sensor y otro para el servomotor. Esto parece indicar que la idea de hacer que gire la cabeza del droide estaba presente desde los inicios del proceso de diseño y se implementó en los sucesivos diseños del modelo.

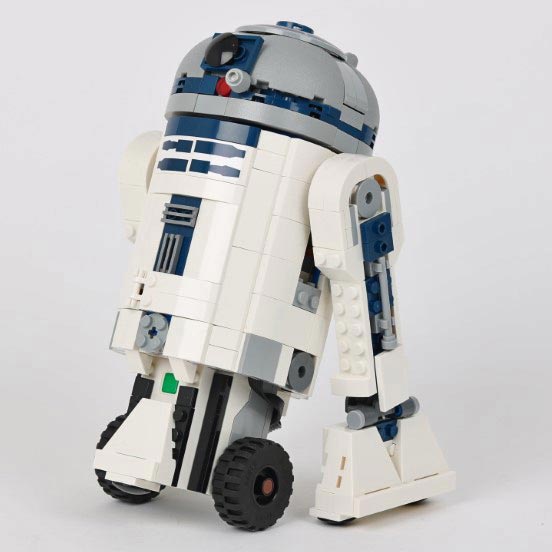

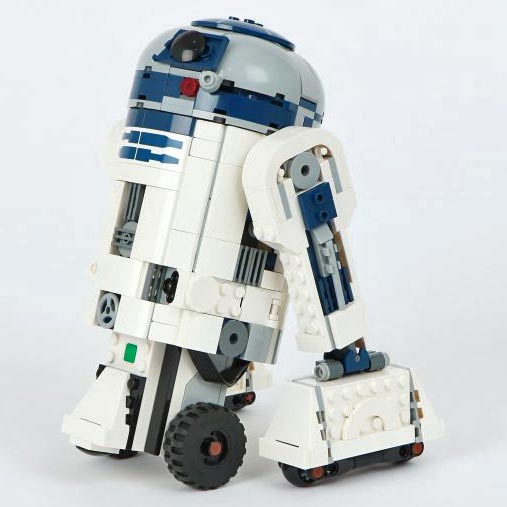

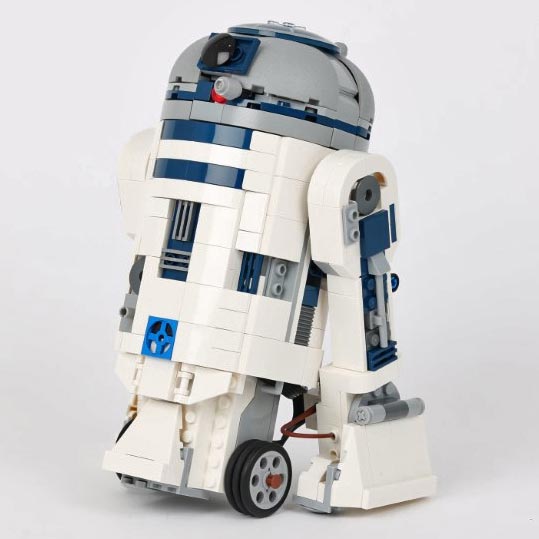

¿Cuantos de estas ideas de diseño llegaron al modelo final? Parece que todas y alguna más…
Hora de mirar más de cerca el vídeo. He aislado las escenas que muestran a R2D2 y las he ralentizado para poder ver las funciones mejor. Se observa claramente que la cabeza de R2D2 gira. Al mismo tiempo el droide gira sobre si mismo con ayuda de las ruedas conectadas directamente a los motores del hub de Boost. Luego vemos a R2D2 parando y acercado sus brazos a su cuerpo, cambiado la configuración del droide. Finalmente, R2D2 saca su arma secreta: el brazo que usa para conectar a otros ordenadores y recoger datos.
Debe haber al menos una función más en el R2D2 que viene en este set. El sensor de color y distancia ahora está ubicado en el cuerpo, y parece que la razón de este cambio está en que ahora es posible extraer los elementos electrónicos (el hub de Boost, el sensor y el servomotor) para colocarlos en otro droide sin necesidad de desmontar R2D2. De hecho, durante los pocos segundos que se ve cómo R2D2 gira su brazo en la interfaz de ordenador, también se observa cómo hay un disco de color que gira delante del lugar donde está el sensor, permitiendo que R2D2 "vea" cuánto debe girar el brazo.
Parece que hay muchas funciones dentro de R2D2, y aún quedan dos droides por explorar…
